鋁電解電容器的容量是由陽極箔決定的。陽極箔的表面采用特殊的蝕刻工藝加工、最大限度擴大其表面積、使得鋁電解電容器具有遠超其他電容的單位體積容量 (CV)、并實現了極具吸引力的單位容量比成本。 聚合物混合鋁電解電容器具有超低的等效串聯電阻 (ESR)、因為使用導電性好的聚合物和電解液代替純液體電解液以最大限度提升電容器的紋波電流能力。下面由深圳智成TDK代理商來講述鋁電解電容器正負極怎么分和鋁電解電容的生產流程及工藝流程等相關知識。

鋁電解電容器生產流程及工藝流程

第一步：鋁鉑的裁剪

在制造某一個型號電解電容以前，會按照其規格來把鋁鉑切不同的總寬。

第二步：釘卷（纏繞）

這個步驟其實是把導針（導箔）各自釘收到鋁鉑上邊。隨后正箔，電解紙，負箔等一起纏繞。卷好的便是素子。也是電解電容器最為重要的一部分。

第三步：含浸

當電解紙纏繞完成之后，針對不同的電容型號配備不同的藥水（電解液）；使電解液預浸到電解白紙。這一步的操作將直接關系電解電容器的ESR等參數。

第四步：組立

這一步其實就是將電容外邊的鋁殼、膠塞安裝上，同時連接外導線，電容到這時已經基本成形了。組立結束后要進行清潔。

第五步：套管

將組立好的素子套進印刷好的熱縮塑料管，加溫使之收縮成形。牛角電解電容器在套管時一般會在頂端防爆孔部位添加墊片。操作工對套好管的商品自查；質檢人員巡檢。

第六步：老化

高溫老化機臺對套好管的產品進行自動識別，清除不良品。將合格的商品放進自動老化機臺中進行充電老化。

注：導針型和牛角電解電容器的工序有所不同。導針型電解電容器套管后老化，而牛角電解電容一般要先老化后套管。

第七步：檢測

輸入電解電容器的各種規范參數，測試機將自動測試電解電容器，并把不合格的電解電容去除。合格產品流入下一個工序。

第八步：包裝

將早已檢測OK的產品包裝進庫。

鋁電解電容器正負極怎么區分

貼片鋁電解電容的正負區別和測量電容上面有標志的黑塊為負級。在PCB上電容位置上有兩個半圓，涂顏色的半圓對應的引腳為負級。也有用引腳長短來區別正負長腳為正，短腳為負。

當我們不知道電容的正負時，能夠用萬用表來測量。電容兩極之間的物質并不是絕對性絕緣物，它電阻并不是無窮大，而是一個有限的數值，一般在1000兆歐以上。

電容兩極之間的電阻稱為絕緣電阻或走電電阻。只有電解電容的正級接電源正（電阻攔時的黑電筆），負端接電源負（電阻攔時的紅表筆）時，電解電容的漏電流才小（漏電阻大）。相反，則電解電容的漏電流增加（漏電阻減小）。

那樣，我們先假設某極其“+”極，萬用表采用R*100或R*1K擋，再將假設的“+”極與萬用表的黑電筆相連，另一電級與萬用表的紅表筆相連，記下指針終止的刻度（指針靠左阻值大），針對數字萬用表而言能直接讀取讀值。

再將電容放電（兩根導線碰一下），隨后兩只電筆互換，再次進行測量。2次測量中，指針最終滯留位置靠左（或阻值大）的那次，黑電筆接的便是電解電容的正級。

鋁電解電容器的用途

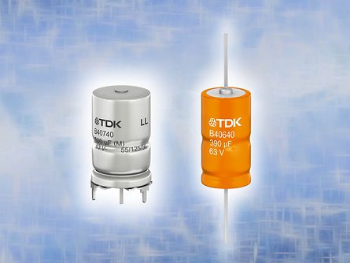

鋁電解電容器的典型應用包括變頻器、風能、光伏逆變器、專業電源和不間斷電源 (UPS)、醫療應用、專業閃光燈和各種汽車應用。TDK的鋁電解電容器具有出色的紋波電流能力和長期高可靠性。憑借靈活設計和專業的工程能力、TDK還能針對客戶要求提供定制解決方案。

鋁電解電容器的特點

1.超高紋波電流能力：高達35 A (20 kHz, 125 °C)
2.超低等效串聯電阻 (ESR)：3.9 mΩ@20 kHz和20 °C
3.優異的抗振動性能：60 g

以上就是本文的全部內容，主要講解了鋁電解電容器的特點，鋁電解電容器的用途，鋁電解電容器生產流程及工藝流程，鋁電解電容器正負極怎么區分等相關知識。深圳智成電子是TDK，村田一級代理商，主要供應貼片電容，貼片電感，濾波器，蜂鳴器等產品，免費送樣品，有需要聯系業務員領取或來電聯系0755-23282269。
